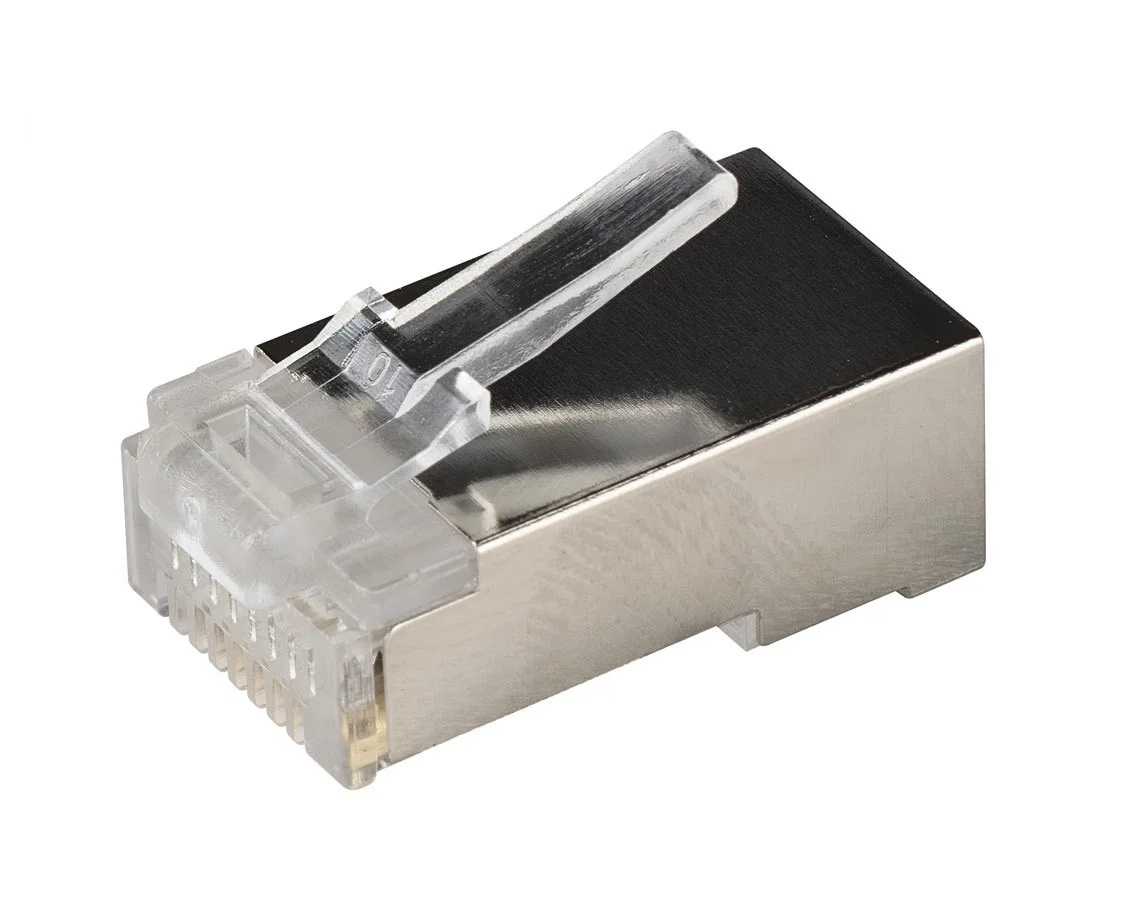

Роз’єм RJ458P8C (А) FTP для кабелю кат.5Е — це стандартний інтерфейс для підключення мережевого обладнання. Конектор має 8 посадкових місць і 8 золочених контактів.
Це екранований роз’єм. Він має металевий корпус (кожух), який заземлює екран кабелю, захищаючи сигнал від зовнішніх наводок.
Категорія 5Е (Cat.5E): Оптимізований для швидкості до 1 Гбіт/с. Конструкція розрахована на товщину жил та ізоляції, типову для цього стандарту.
Особливості монтажу:
Для правильної роботи екранованого роз’єму важливо дотримуватися технології:
Сумісність кабелю: Використовуйте цей роз’єм лише з екранованим кабелем (FTP або SFTP). Якщо кабель звичайний (UTP), металевий корпус роз’єму просто не матиме що заземлювати.
Дренажний дріт: Тонкий неізольований провідник всередині кабелю FTP має щільно прилягати до металевого корпусу роз’єму при обтисканні.
Інструмент: Для роботи знадобиться стандартний кримпер (обтискні кліщі) для RJ45.
Технічні характеристики:
| Найменування параметру | Значення |
| Категорія: | 5Е |
| Тип роз’єму: | RJ45 |
| Вид конфігурації контактів: | 8P8C |
| Захист від електромарнітних перешкод: | екран |
| Матеріал захисного екрану: | цинк з нікелевим покриттям |
| Смуга пропускання, МГц: | 1-100 |
| Кабель, що підключається, і провідники: | круглий кабель, одноволочні та багатодротяні жили |
| Діаметр провідників, що підключаються, мм: | 0,405-0,57 мм (23-26 AWG) |
| Матеріал корпусу: | полікарбонат, що не підтримує горіння no Ul94 V-0 та Ul.94V-2 |
| Матеріал контактів роз’ємів: | позолота з нікелевим покриттям |
| Товщина покриття контактів золотом, мкм.: | 3,0 (3µ) |
| Номінальна робоча напруга, В: | 48 |
| Максимальний струм, А: | 1,5 |
| Контактний опір контактів RJ, мОм: | 20 |
| Контактний опір контактів IDC, мОм: | 2,5 |
| Підтримка технології РоЕ: | 4 класс (30 Вт на порт) |
| Опір ізоляції, МОм: | 500 |
| Діелектрична міцність ізоляції, В | 1000 (при 60 Гц) |
| Напрямний елемент (вставка) | без вставки |
