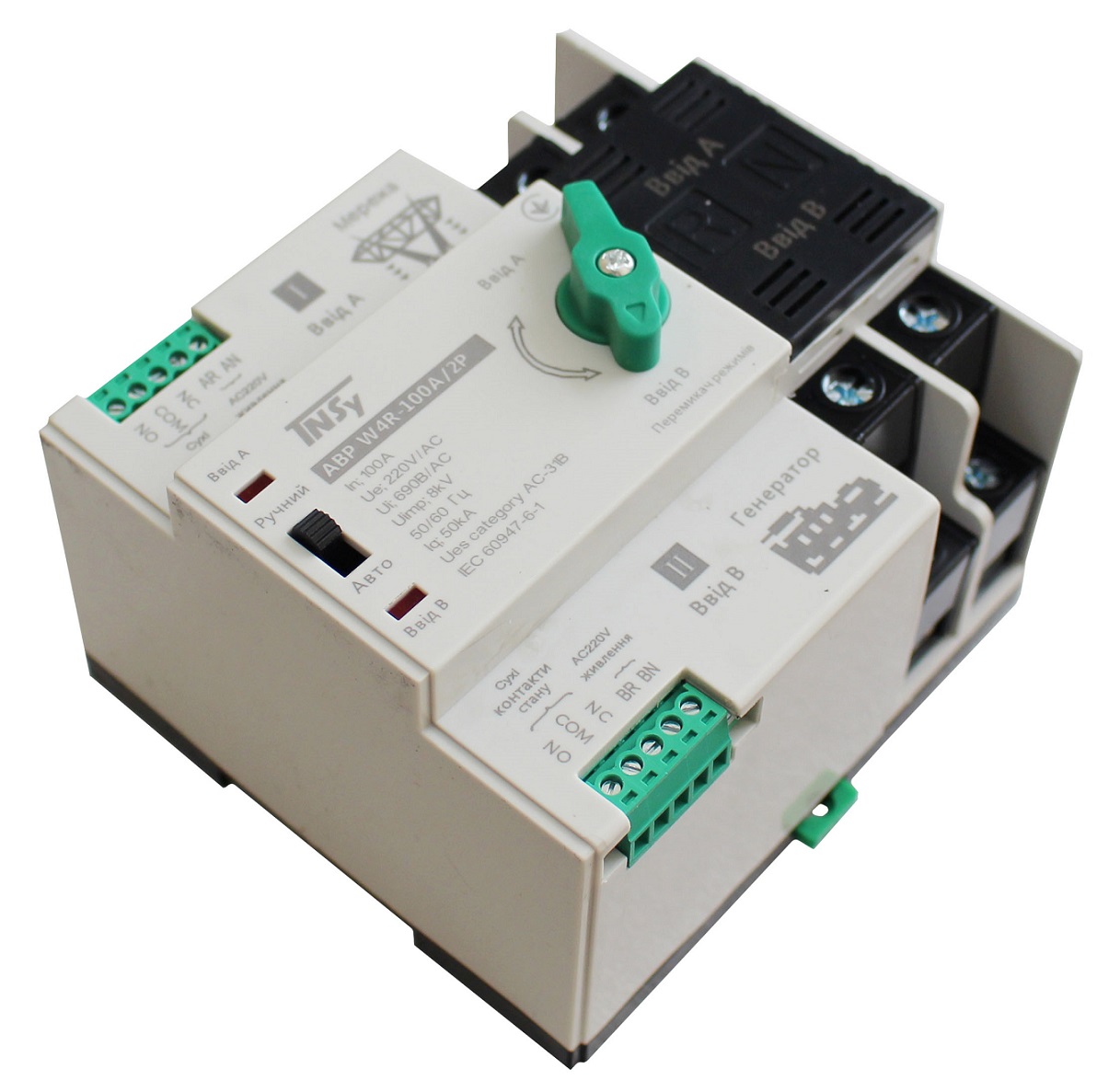

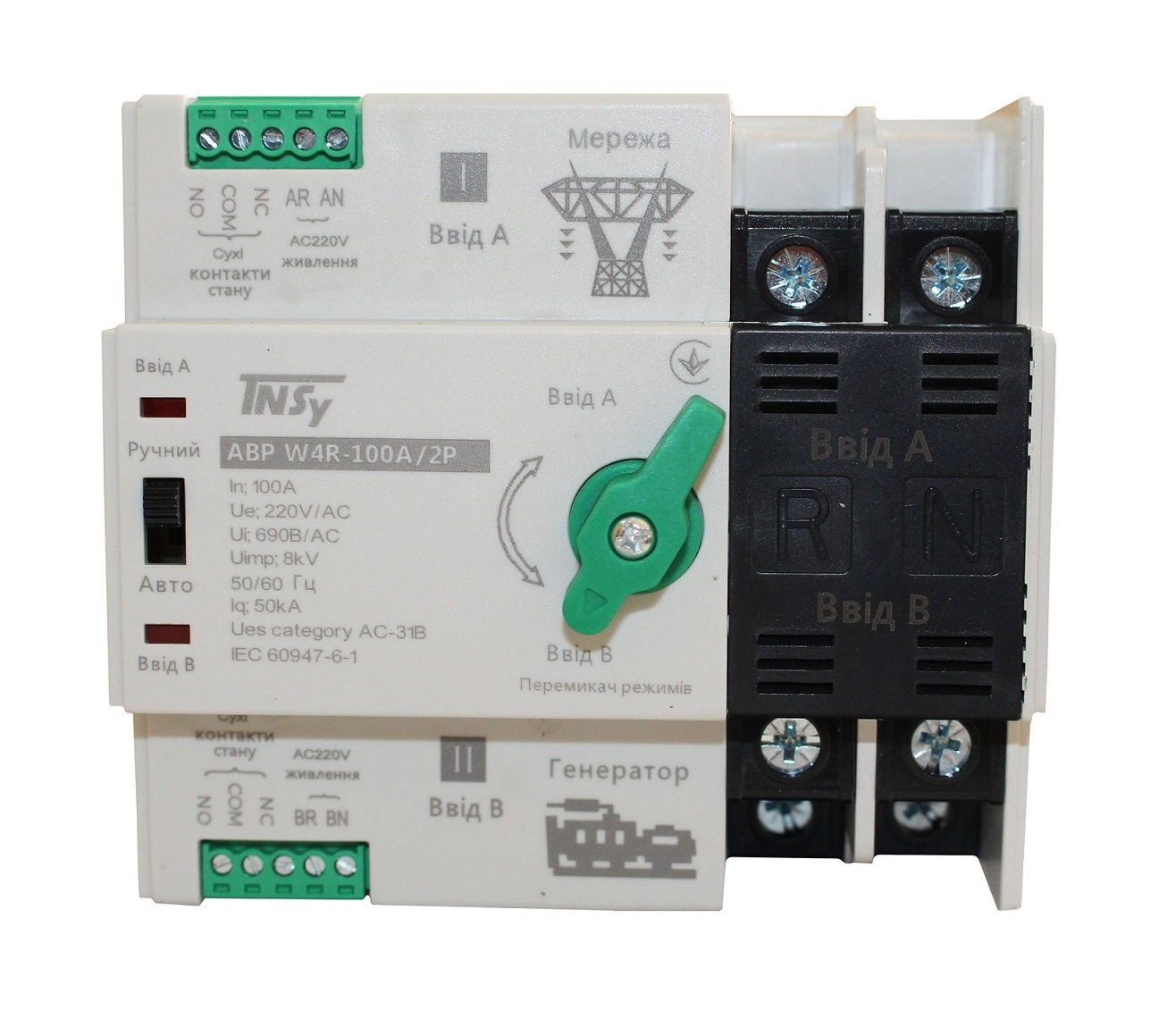

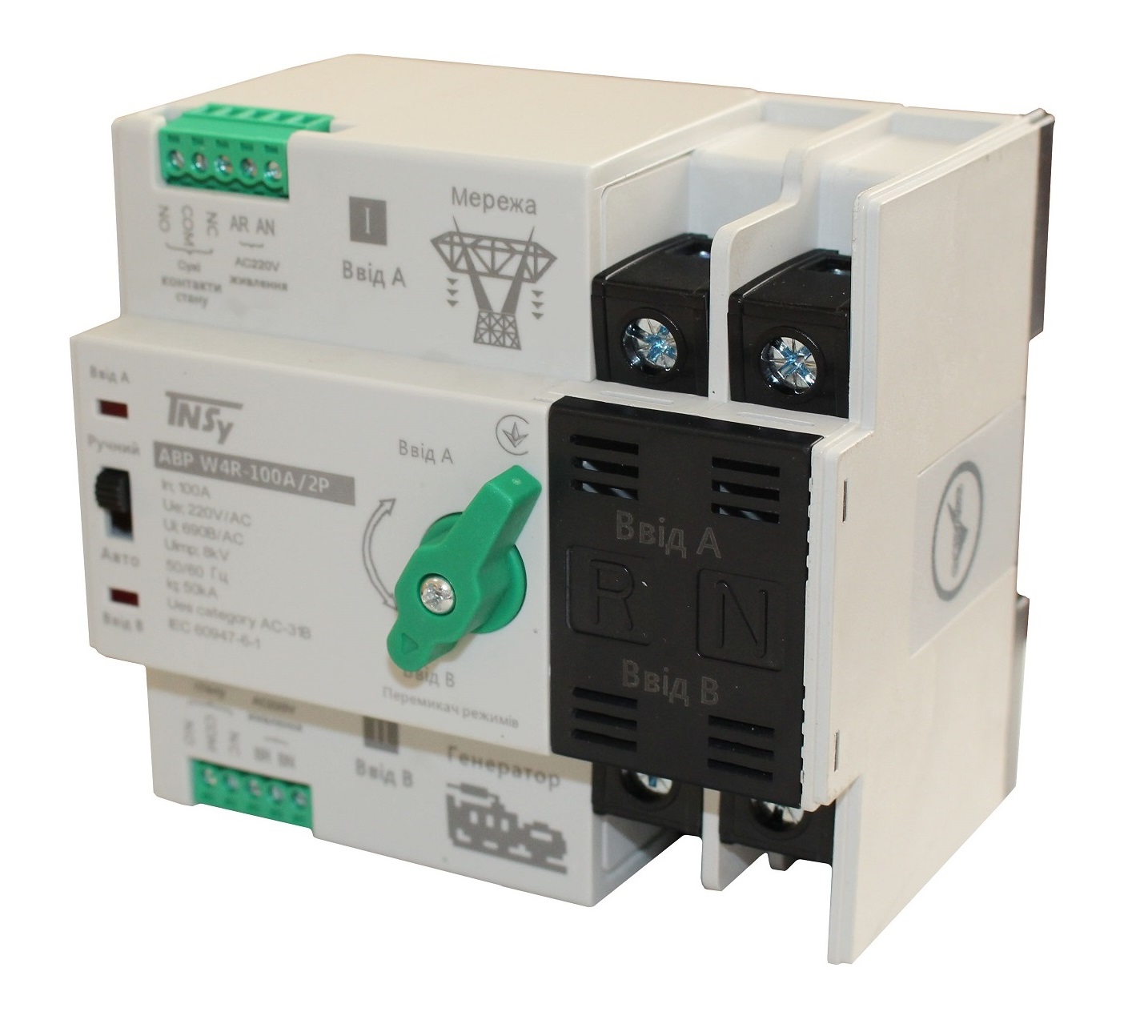

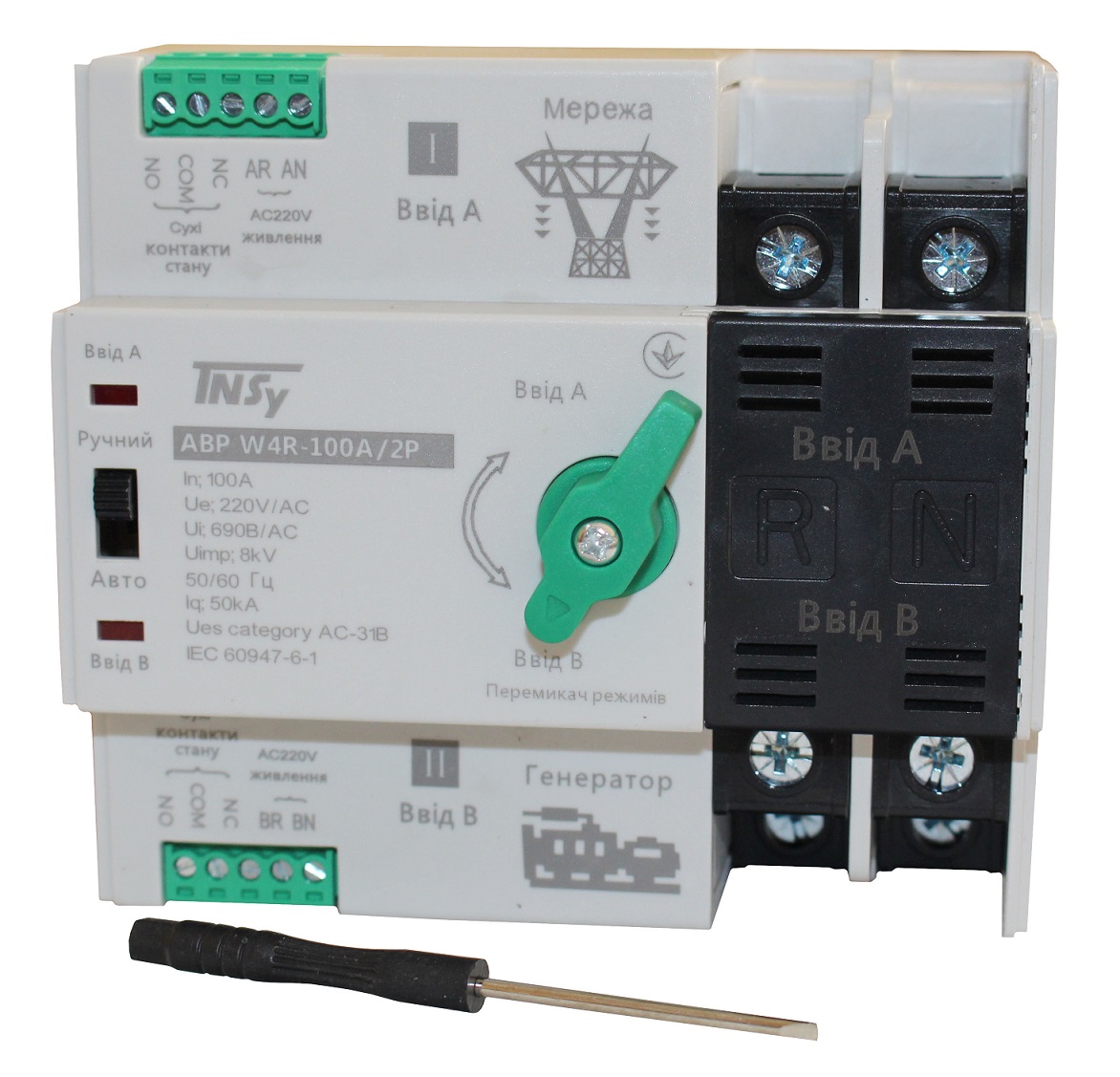

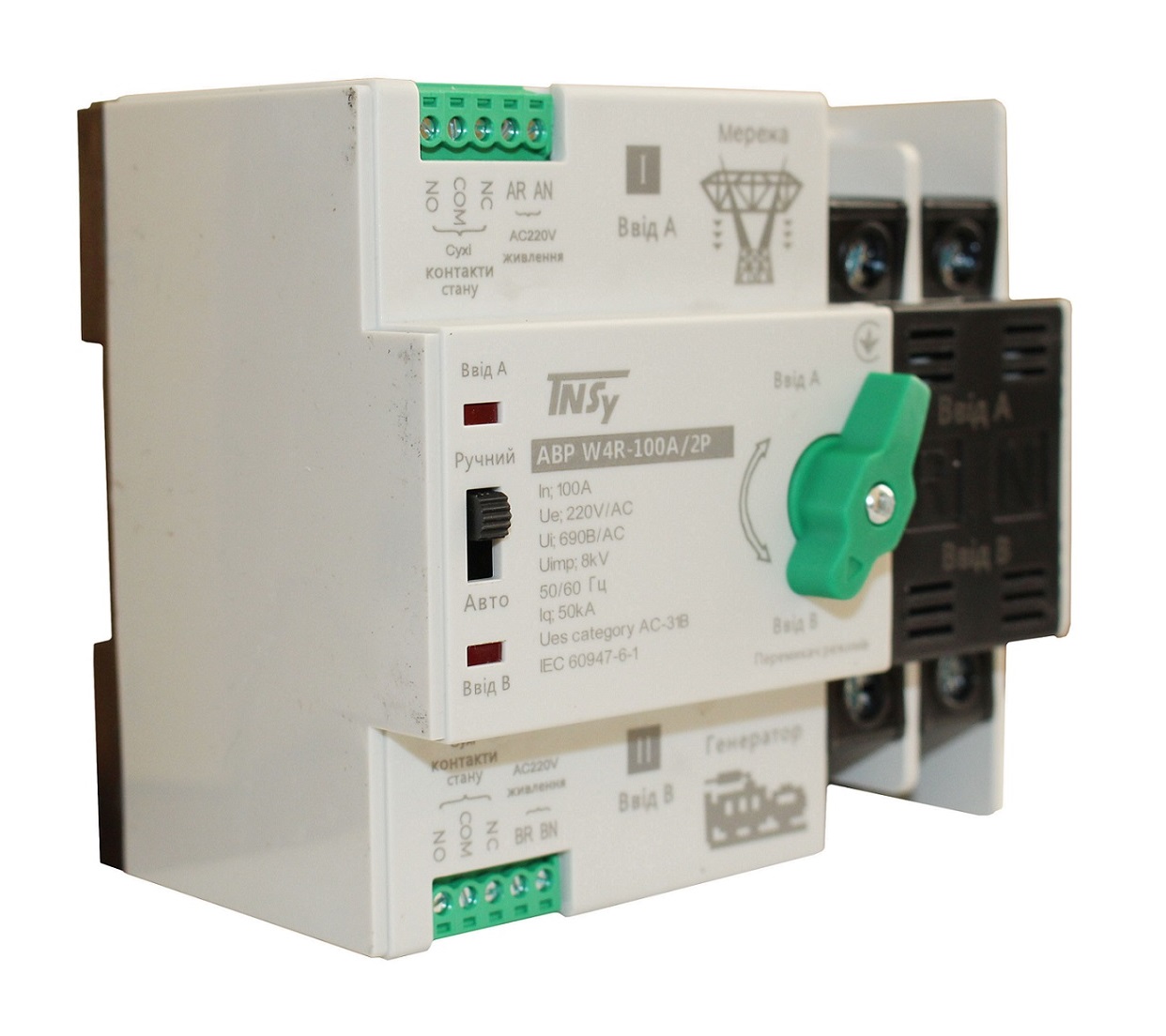

Автоматичний перемикач АВР W4R 100A 2P — призначений для безперервного забезпечення електропостачання в разі збоїв у основному джерелі. Використовується в системах з напругою АС220/400В, частотою 50/60Гц і номінальним струмом до 100А.
Виріб відповідає вимогам Технічного регламенту низьковольтного електричного обладнання EN 60947-6 та електромагнітної сумісності обладнання ДСТУ EN 55014-1.
Перемикач виконує функції автоматичного або ручного перемикання на резервне джерело живлення при відключенні основного джерела живлення. Основна сфера застосування перемикача: розподільні щити, групові щитки (квартирні та поверхові), окремі споживачі електроенергії. Перемикання контактів в автоматичному режимі відбувається протягом 50 мілісекунд.
Технічні характеристики:
| Найменування параметру | Значення |
| Кількість полюсів | 2P |
| Номінальна робоча напруга Ue, В | 230~ |
| Номінальний робочий струм In, А | 16; 20; 25; 32; 40; 50; 63; 80; 100 |
| Частота мережі, Гц | 50/60 |
| Вимикальна здатність Iсn, кА | 5 |
| Вимикальна здатність Ics, kA | 5 |
| Номінальна імпульсна витримувана напруга, Uimp, kB | 8 |
| Номінальна напруга по ізоляції Ui,B | 690 |
| Нормальний діапазон робочої напруги, В | 85% Ue / 110% Ue |
| Діапазон захисту, В (+/- 5В)* (Понижена напруга, В) | Відключення 165, Відновлення 187 |
| Електрична зносостійкість циклів, не менше | 1500 |
| Механічна зносостійкість циклів, не менше | 5000 |
| Ступінь захисту згідно ДСТУ EN 60529 | IP30 |
| Переріз жорсткого проводу, що приєднується до контактних затискачів, мм² | 1,5-16 |
| Номінальний момент затягування гвинтів контактних затискачів, Нм | 2,5 |
| Індикатор положення контактів | + |
| Робочий режим | тривалий |
| Категорія використання | АС-31В |

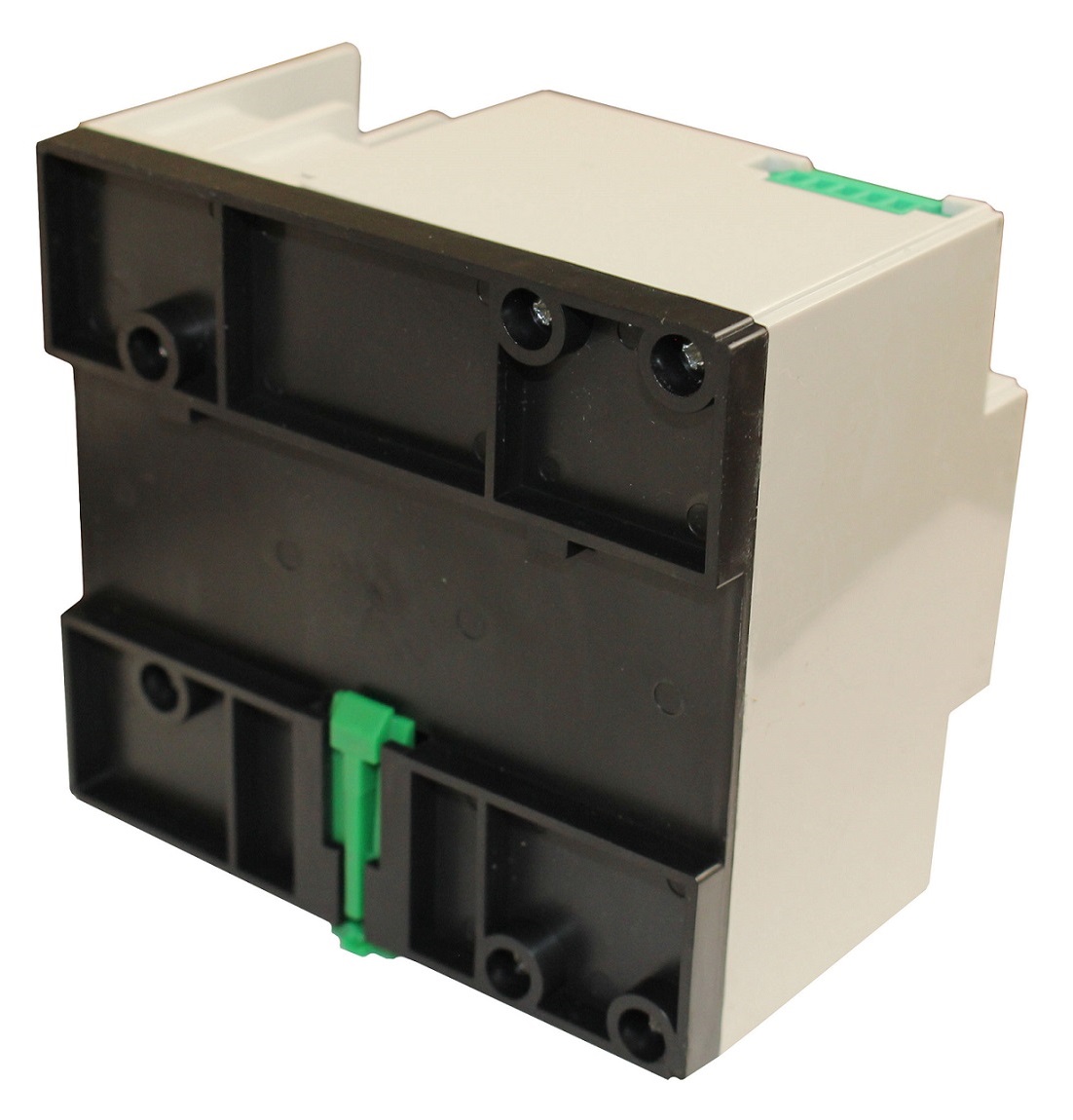

| Метод монтажу | на DIN-рейку |
| Діапазон температури накволищнього середовища, С | від мінус 5 до плюс 40 |
* — за наявності резервного живлення
Габаритні розміри:
