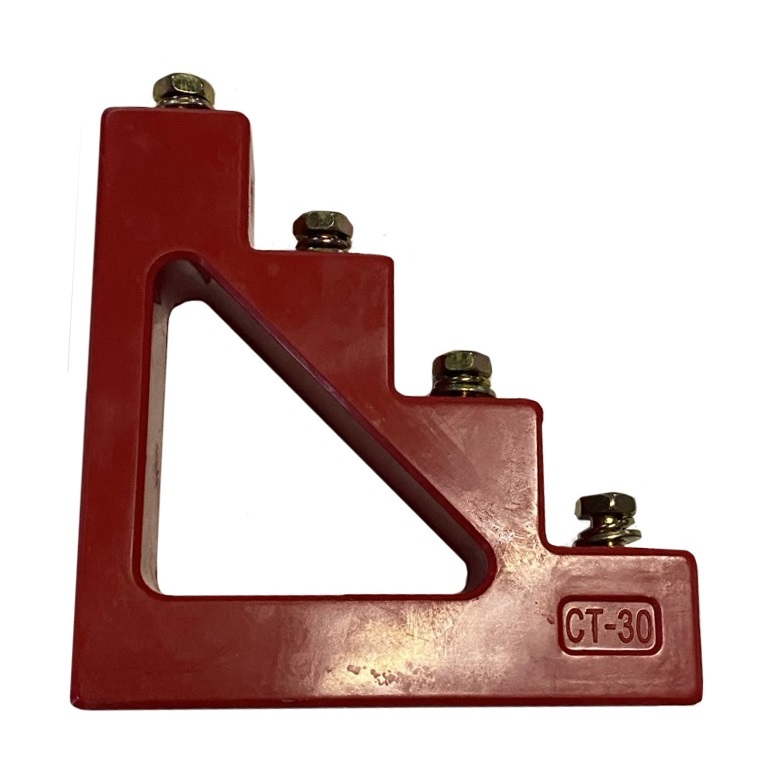

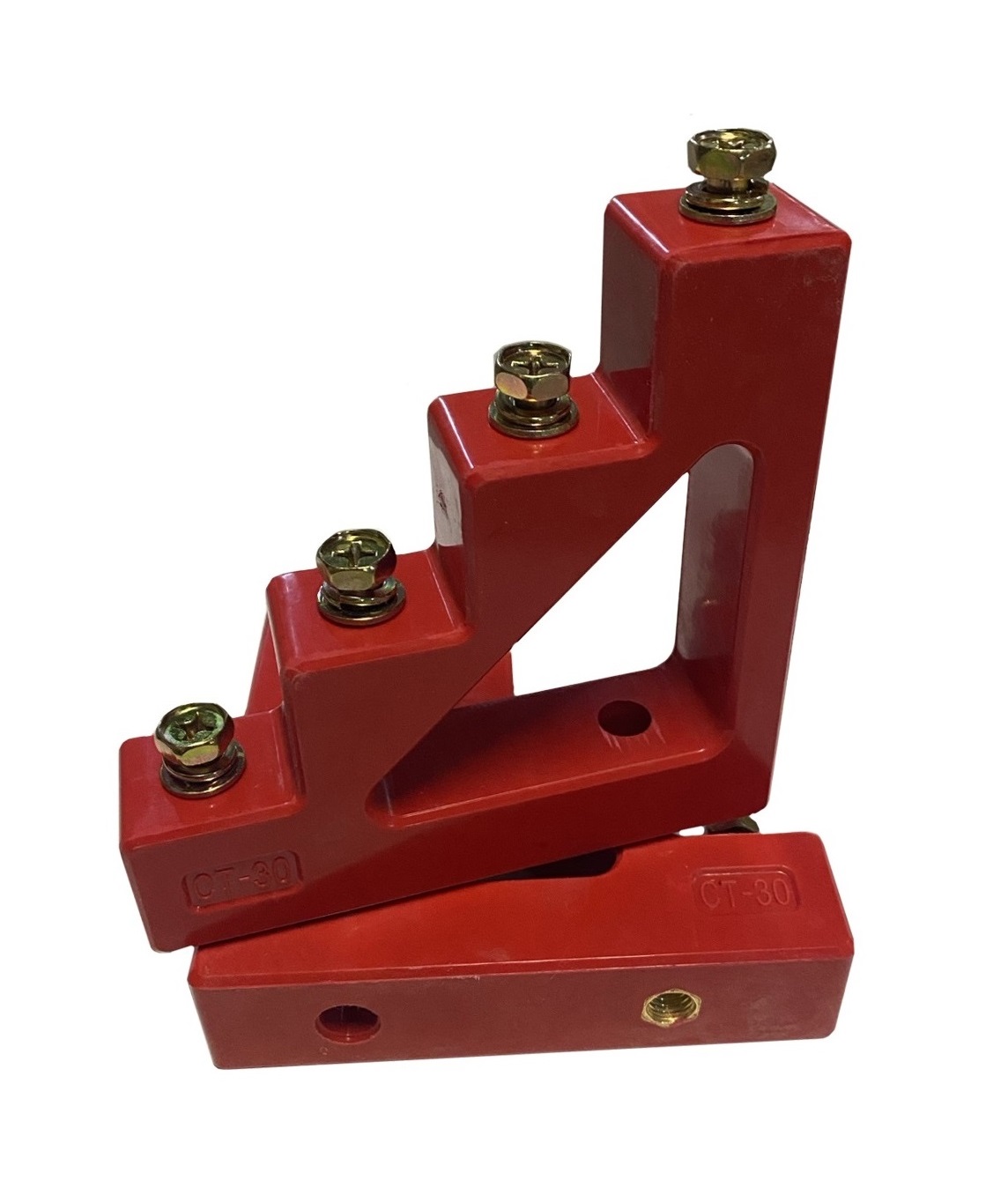

Ізолятор ступінчатий ІС4-30 — призначений для ізоляції та жорсткого кріплення струмопровідних шин усередині електричних щитів, шинних мостів та іншого обладнання. Ізолятори призначені для експлуатації в електрообладнанні постійного та змінного струму частотою 50 Гц напругою до 1000 В.
Структура позначення ізолятору:
Технічні характеристики:
| Найменування парамету | Значення |
| Номінальний робочий струм, А | 450 |
| Номінальна робоча напруга, кВ | 8 |
| Короткочасно витримувана (протягом однієї хвилини) напруга промислової частоти, кВ | 2,5 |
| Імпульсна напруга, що витримується 1.2/50 μс, кВ (напруга грозового імпульсу) | 9,0 |
| Напруга пробою ізоляції промислової частоти, кВ | 8,0 |
| Межа міцності на вигин, МПа | 125,0 |
| Момент затягування болтів кріплення шин, Н. м | 10 |
| Руйнівний крутний момент H-м | 50 |
| Діаметр отворів під кріпильні болти в шинах, мм | 9,0 |
| Кількість болтів на ізолятор, шт. | 4 (М8х15) |
| Матеріал корпусу | негорючий полімерний матеріал |
| Температура эксплуатации, °C | від -40 до +80 |
| Відповідність стандартам | не підлягає |
| Спосіб утилізації | передача спеціалізованому підприємству |
| Гарантійний термін, років | 1 |

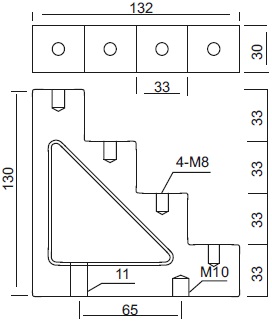

Габаритні розміри, мм:
