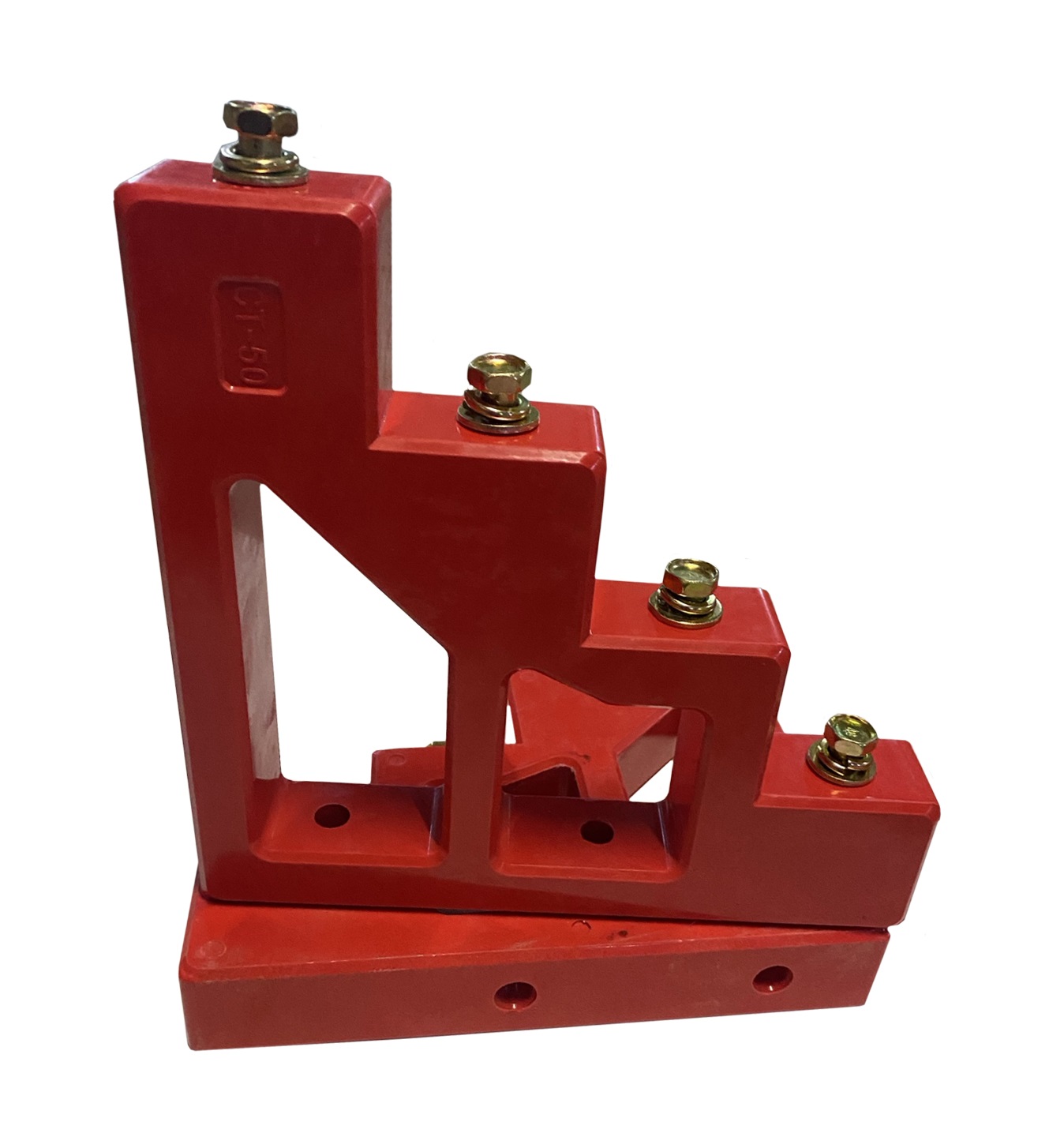

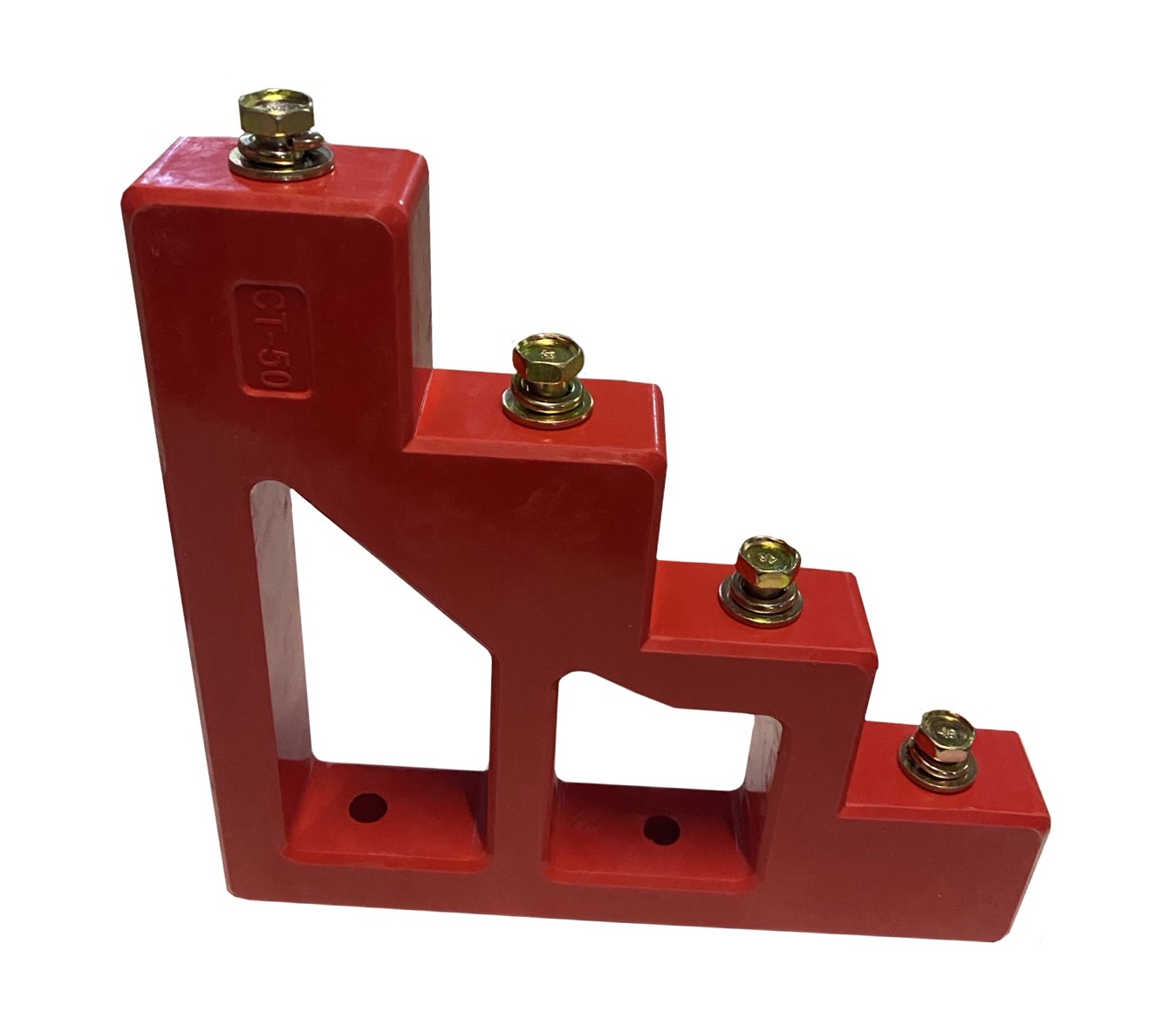

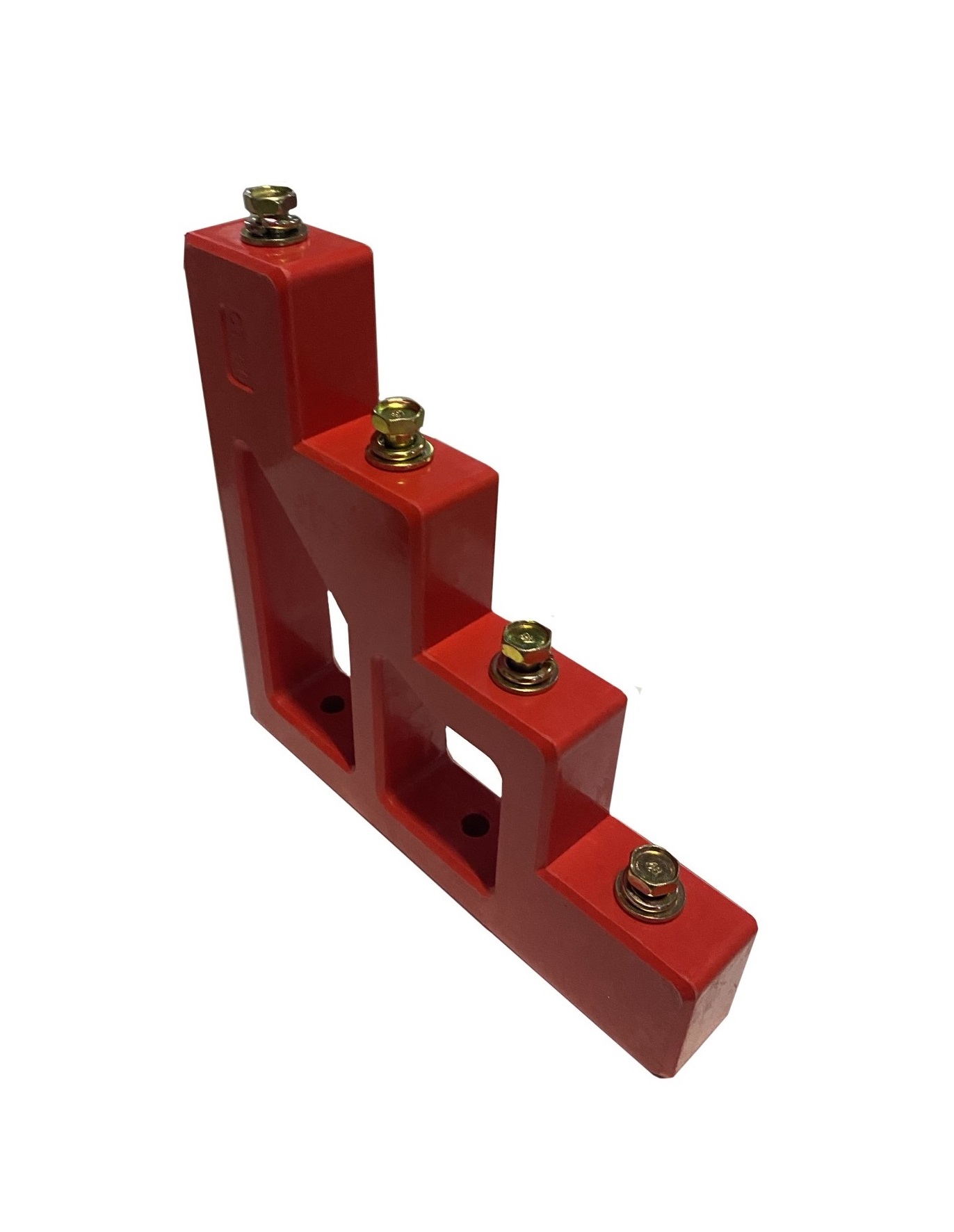

Ізолятор ступінчатий ІС4-50 М10 860А 14кВ з болтом — призначений для ізоляції та жорсткого кріплення струмопровідних шин усередині електричних щитів, шинних мостів та іншого обладнання. Ізолятори призначені для експлуатації в електрообладнанні постійного та змінного струму частотою 50 Гц напругою до 1000 В.
* — за відсутності місця для кріплення шини захисного заземлення її ширина та різьблення болтів (гвинтів) не вказується.
Технічні характеристики:
| Найменування параметру | Значення |
| Номінальний робочий струм, А | 860 |
| Номінальна робоча напруга, кВ | 14 |
| Короткочасно витримувана (протягом однієї хвилини) напруга промислової частоти, кВ | 2,5 |
| Імпульсна напруга, що витримується 1.2/50 μс, кВ (напруга грозового імпульсу) | 15,0 |
| Напруга пробою ізоляції промислової частоти, кВ | 14,0 |
| Межа міцності на вигин, МПа | 125,0 |
| Момент затягування болтів кріплення шин, Н — м | 12 |
| Руйнівний крутний момент H. м | 60 |
| Діаметр отворів під кріпильні болти в шинах, мм | 11,0 |
| Кількість болтів на ізолятор, шт. | 4 (М10х15) |
| Маса ізоляторів, кг | 1,240 |
| Срок служби, років | 10 |
| Гарантійний термін, років | 1 |
Габаритні розміри, мм:
