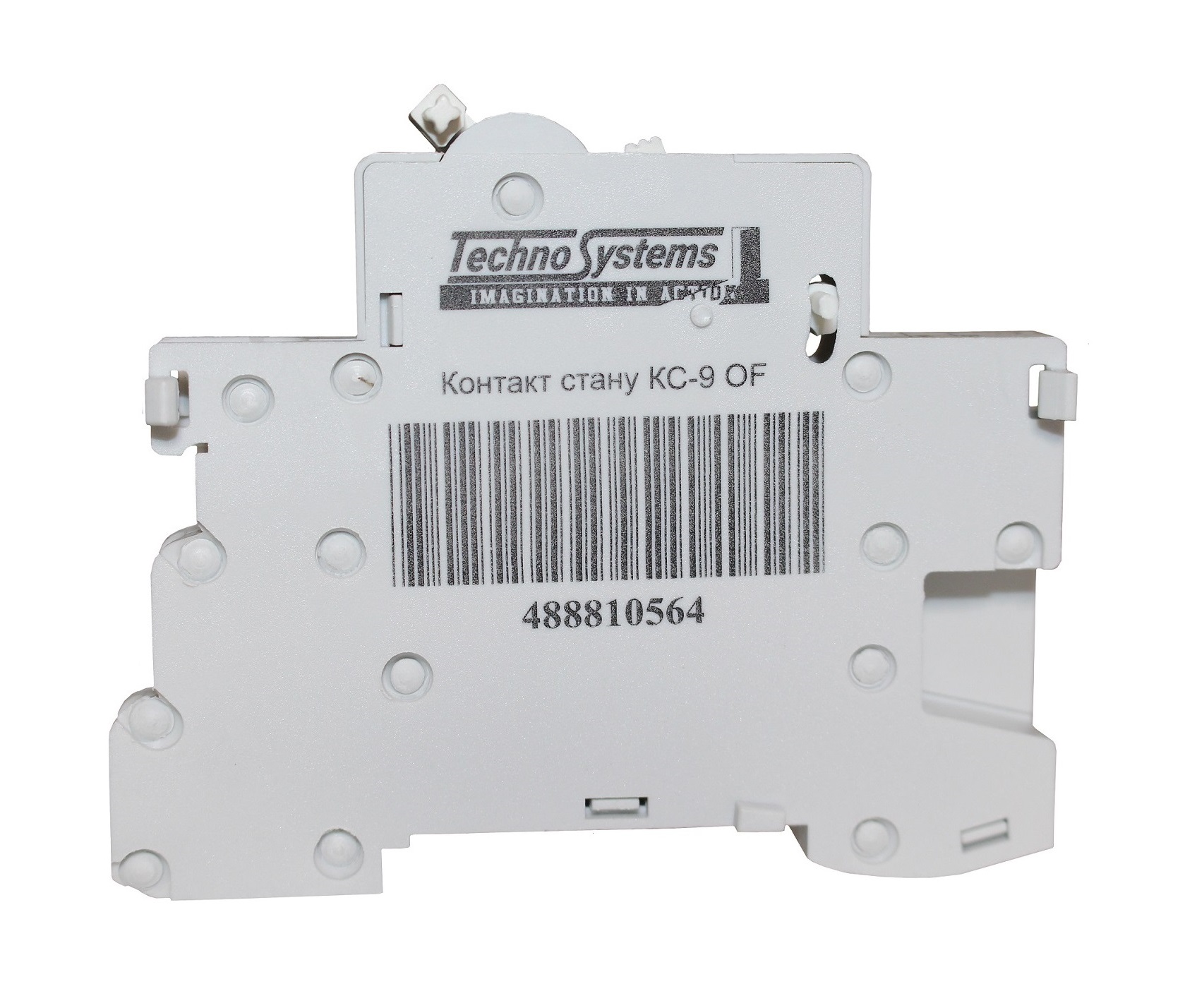

Контакт стану КС-09-18 товарного знаку Techno systems (далі — пристрій) призначений для комплектації автоматичних вимикачів серії ВА18-60.
Виріб відповідає Технічним регламентам низьковольтного електричного обладнання та електромагнітної сумісності обладнання в частині, ДСТУ EN 60947-1, ДСТУ EN 60947-2,
ДСТУ EN 60898-1, ДСТУ EN 61000-3-3, ДСТУ EN 61000-3-2, а також сертифікований на території України.
Контакти стану КС-09-18 виконують функцію сигналізації стану контактів вимикачів.
Перемикання контактів КС відбувається за будь-якої зміни положення контактів апарата незалежно від причини, що викликала цю зміну.
Технічні характеристики:
| Найменування параметру | Значення |
| Типи сумісних автоматичних вимикачів | Однополюсні, двополюсні, триполюсні, чотириполюсні ВА18-60 |
| Номінальна напруга змінного струму частотою 50 Гц, B | 230 |
| Номінальна напруга постійного струму, B | 110 |
| Номінальний тепловий струм, А | 4 |
| Номінальний робочий струм (категорія використання АС-15), А | 6 |
| Номінальний робочий струм (категорія використання DC-13), А | 1 |
| Наявність індикатора спрацьовування | так |
| Колір індикатора спрацьовування, УВІМК/ВІДКЛ | білий/червоний |
| Наявність кнопки «Тест» | так |
| Ступінь захисту | IP20 |
| Механічна зносостійкість, циклів В-O, не менше | 10000 |
| Приєднувальна здатність контактних затискачів, мм² | 0,5 ÷ 2,5 |
| Момент затягування гвинтів контактних затискачів при використанні викрутки, Н • м | 0,5 |
| Сторона приєднання до автоматичного вимикача | ліва |
| Діапазон робочих температур, °С | -40…+50 |
| Ремонтопридатність | неремонтопридатні |
| Маса, не більше, кг | 0,035 |
| Строк служби, років (з дати введення в експлуатацію) | 15 |
| Гарантійний термін експлуатації, років (від дня продажу споживачу) | 3 |
Габаритні розміри:
Схема підключення:
