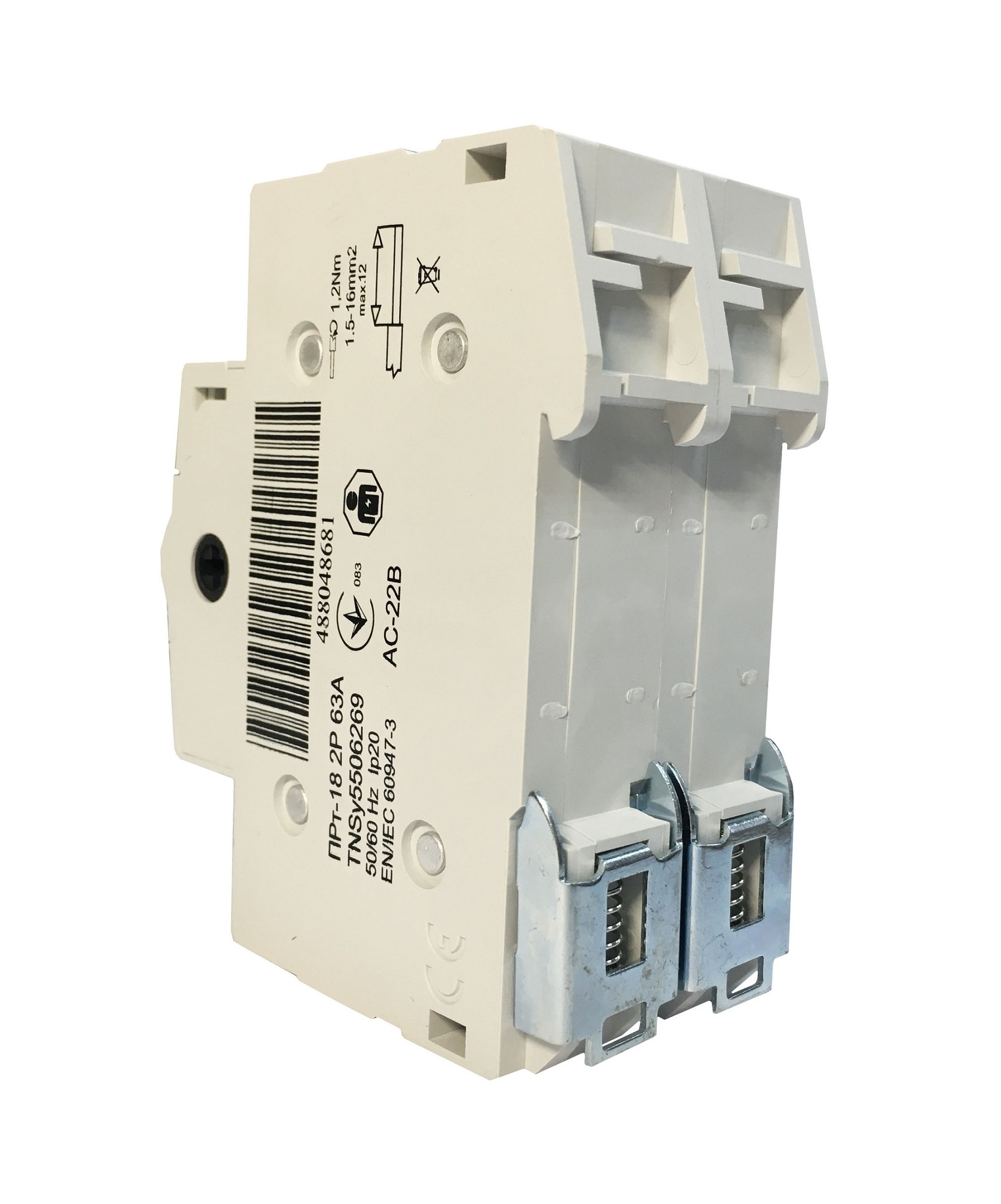

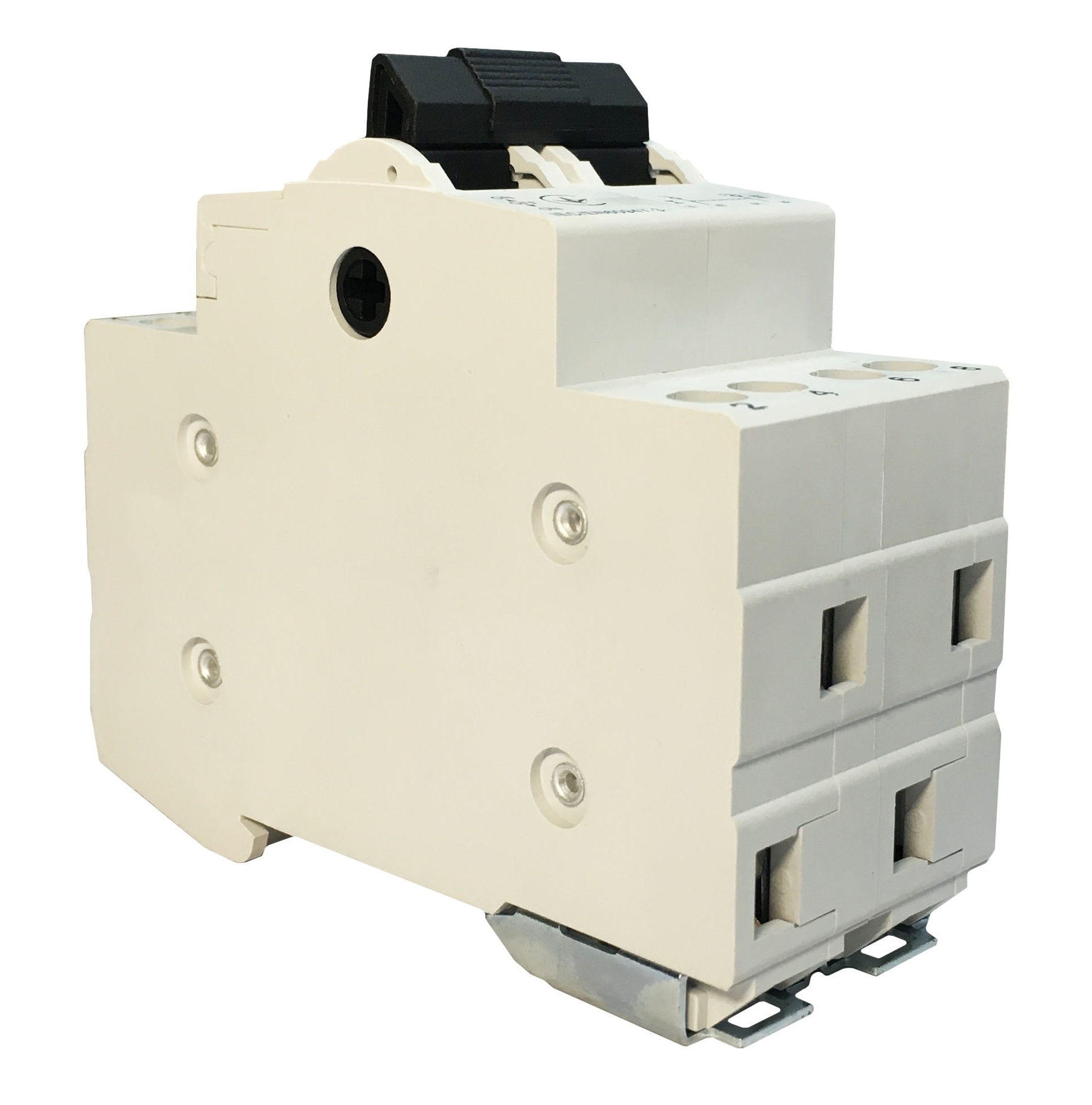

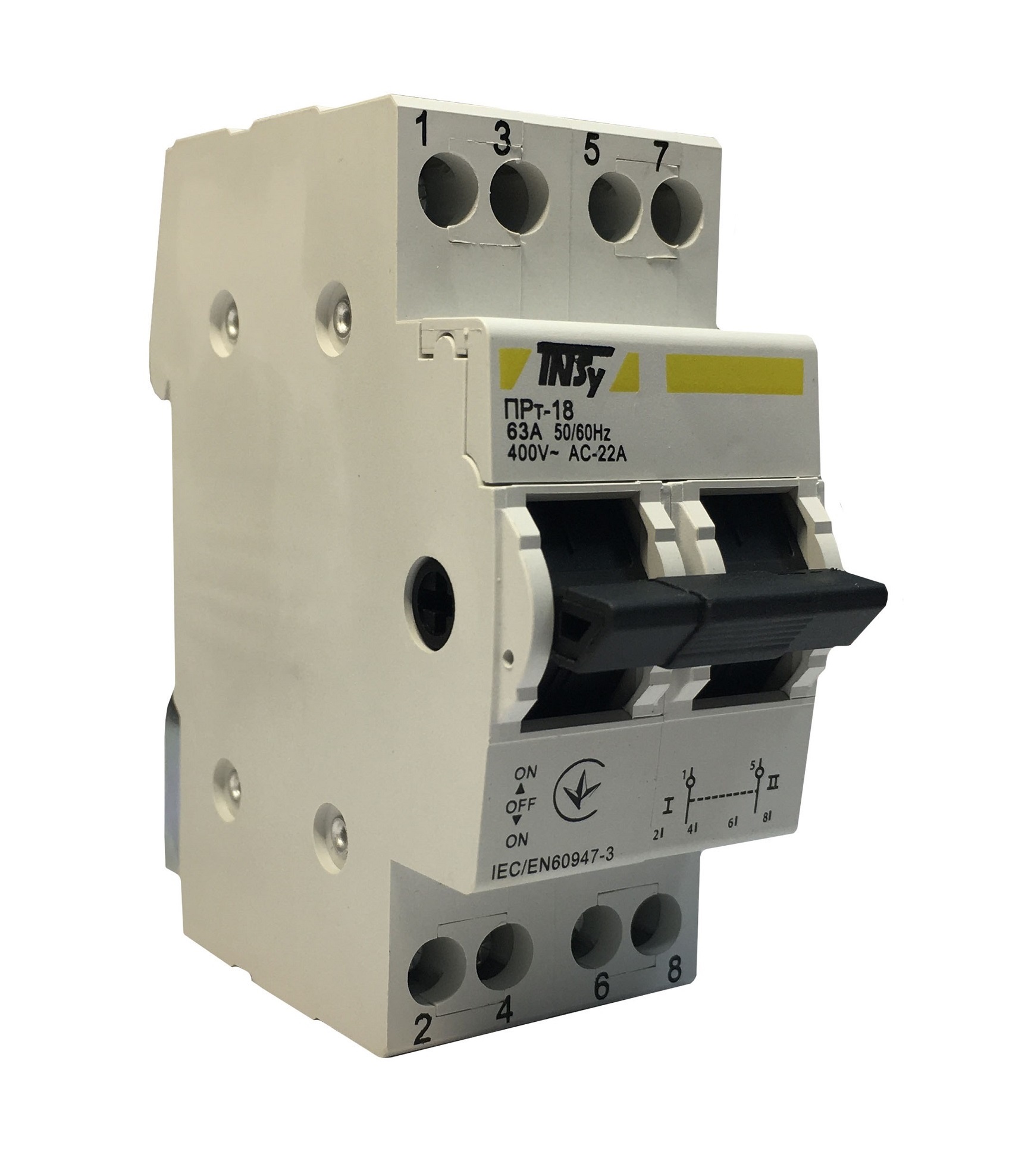

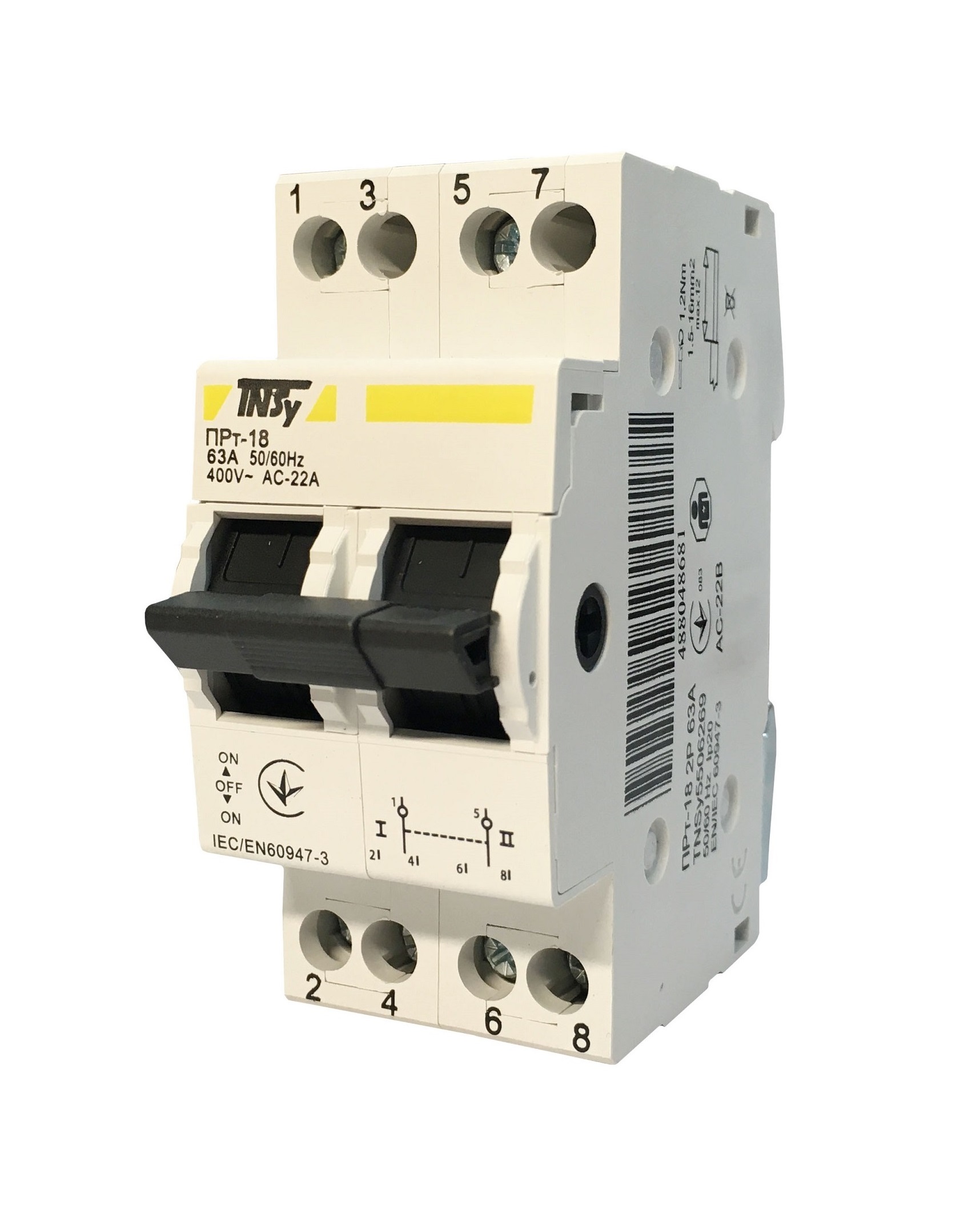

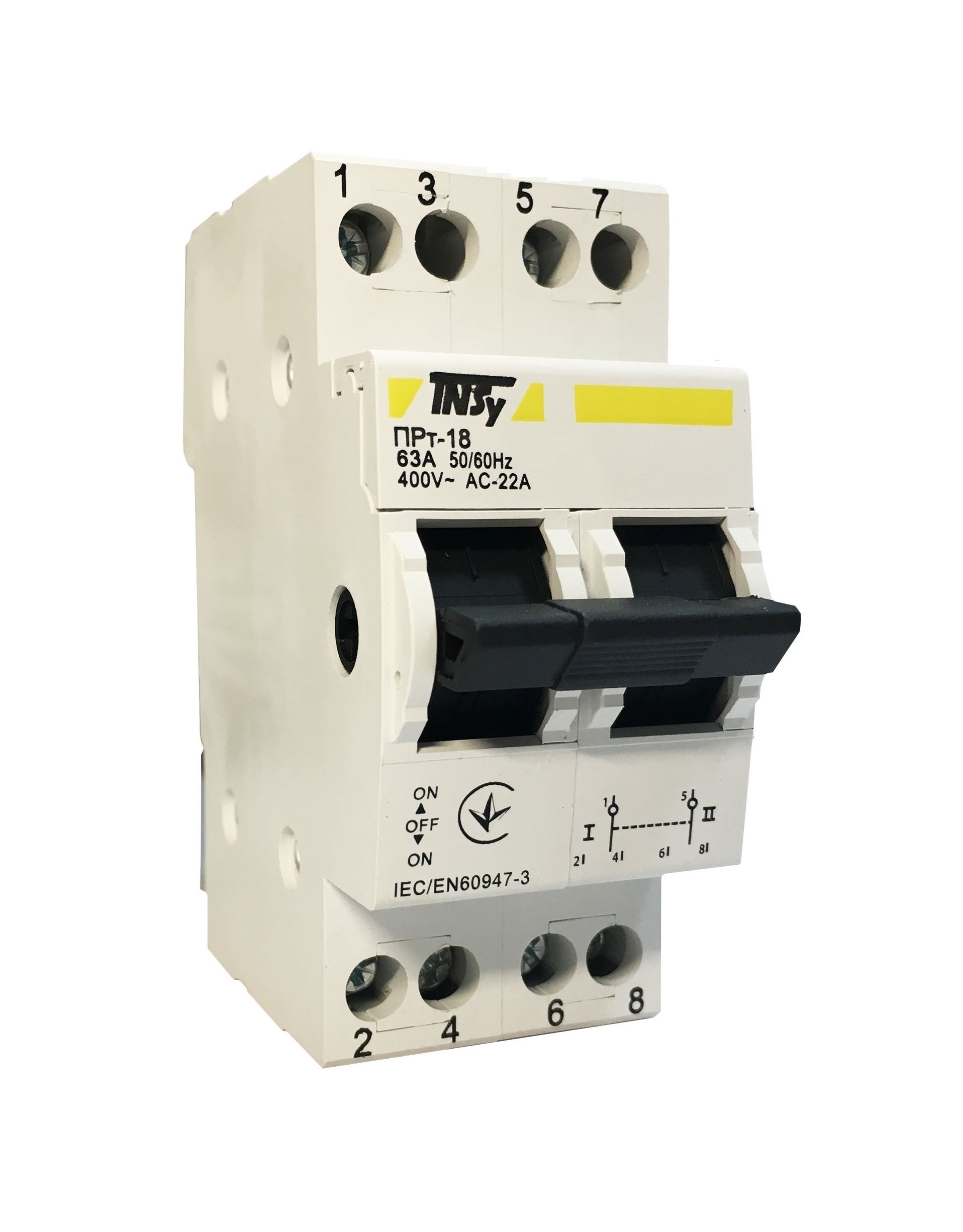

Перемикач-роз’єднувач ПРт-18 «1-0-2» 2Р 63А на DIN-рейку на три положення призначений для неавтоматичної коммутації та відокремлення електричних кіл.
Виріб відповідає Технічним регламентам безпеки низьковольтного електричного обладнання та електромагнітної сумісності обладнання в частині, ДСТУ IEC 60947-3.
Технічні характеристики:
| Найменування параметру | Значення |
| Номінальна робоча напруга, В | 230/400 |
| Номінальна частота, Гц | 50 |
| Номінальний робочий струм, Iе, А | 63 |
| Номінальний короткочасно витримуючий струм на протязі 1с Icw, A | 12 Ie |
| Кількість полюсів | 2P |
| Категорія застосування | АС-22A |
| Напруга ізоляції, Ui, В | 500 |
| Номінальна імпульсна напруга (1,2/50), що витримується, Uimp, кВ | 4 |
| Діелектричний тест напругою промислової частоти, кВ (протягом 1 хв) | 8000 |
| Електрична зносостійкість, циклів Увімк/Вимк, не менше | 10 000 |
| Механічна зносостійкість, циклів Увімк/Вимк, не менше | 30 000 |
| Максимальний переріз приєднуваного дроту, мм² | 6 для багатожильного, 10 для одножильного |
| Зусилля затягування контактних затисків, Нм | 1,5 |
| Ступінь захисту з боку контактів | IP 20 |
| Маса одного полюса, г, не більше | 100 |
| Діапазон робочих температур, °С | -25…+40 |
| Група умов експлуатації в частині дії механічних чинників | М4 |
| Висота над рівнем моря, м, не більш | 2 000 |
| Допустима відносна вологість при 25 °С (без конденсації), не більш | 80 % |
| Міра забруднення навколишнього середовища | 2 |
| Робоче положення в просторі | вертикальне, горизонтальне, з відхиленням не більше 5° |
| Монтаж | на DIN-рейці 35 мм |
| Срок служби | 7 років |
| Гарантійний термін | 1 рік |
Схема підключення:
