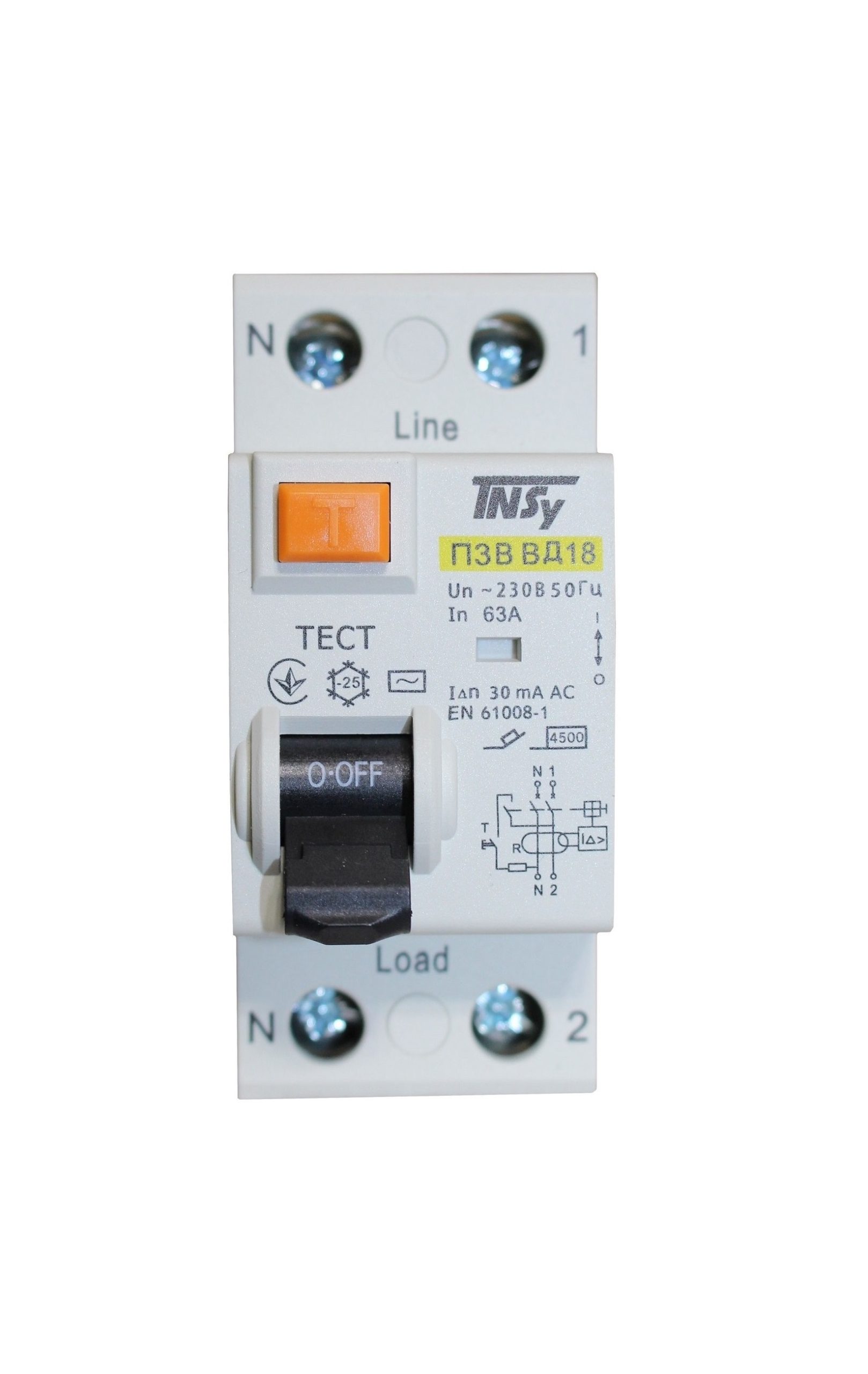

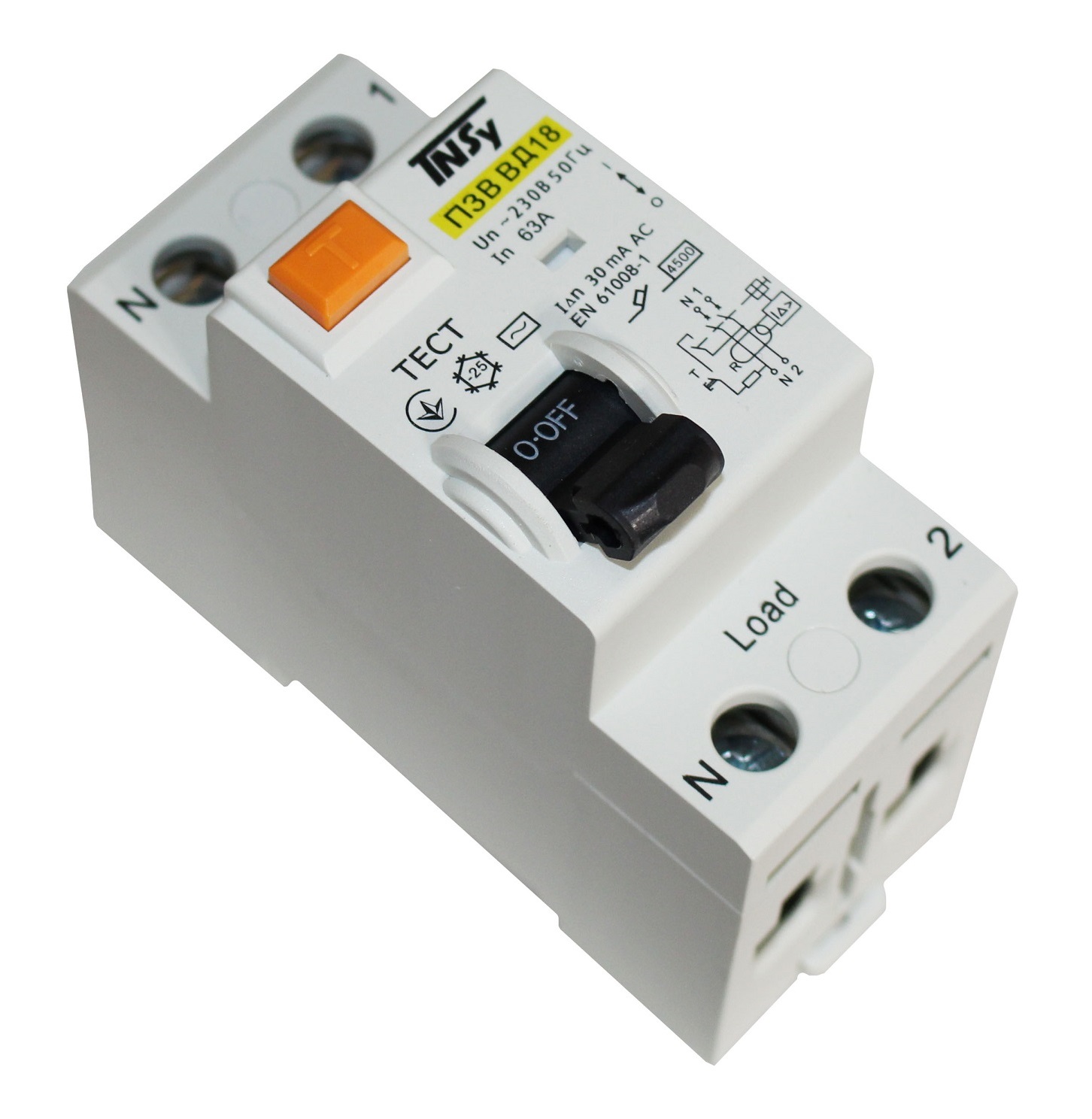

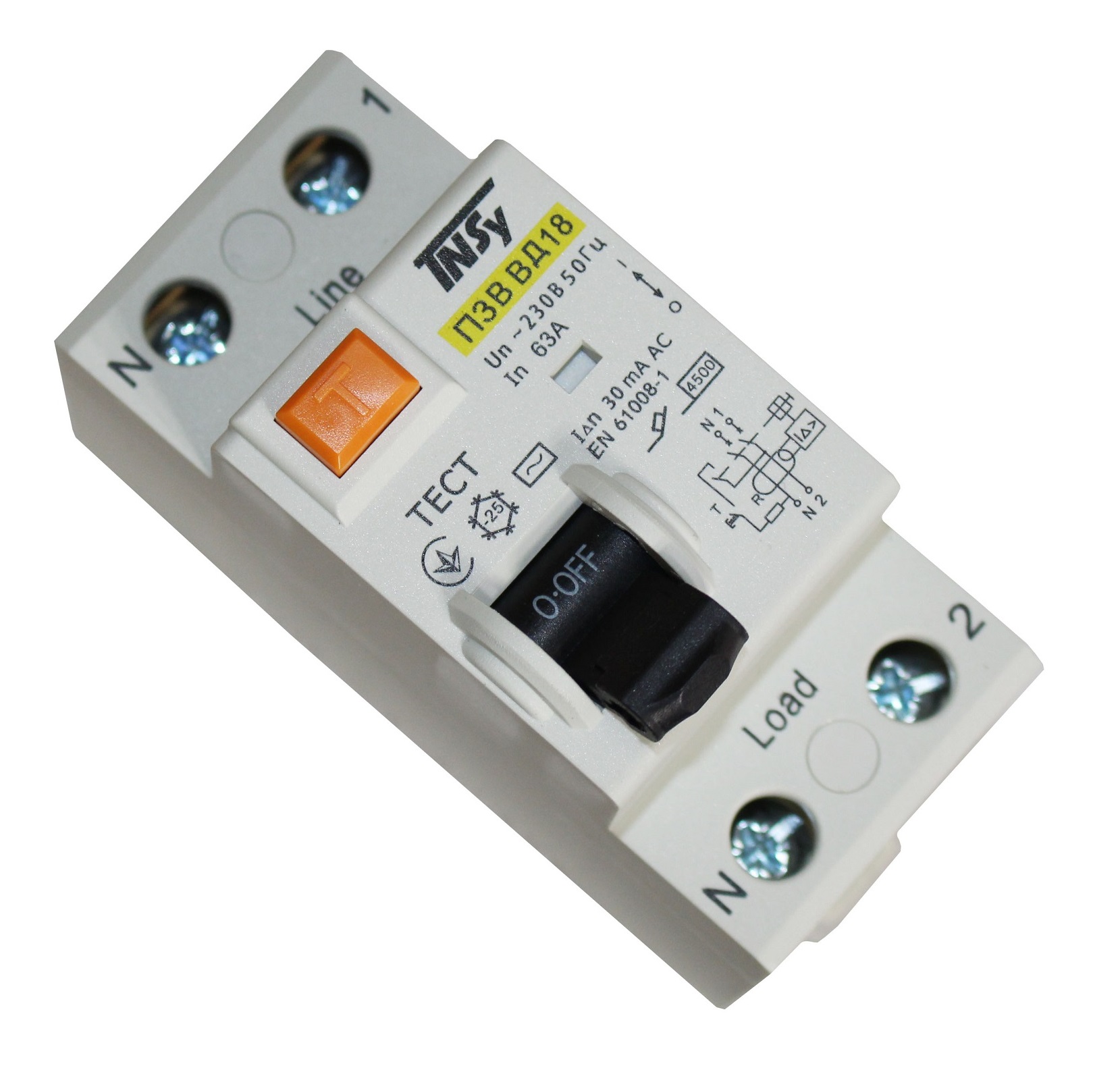

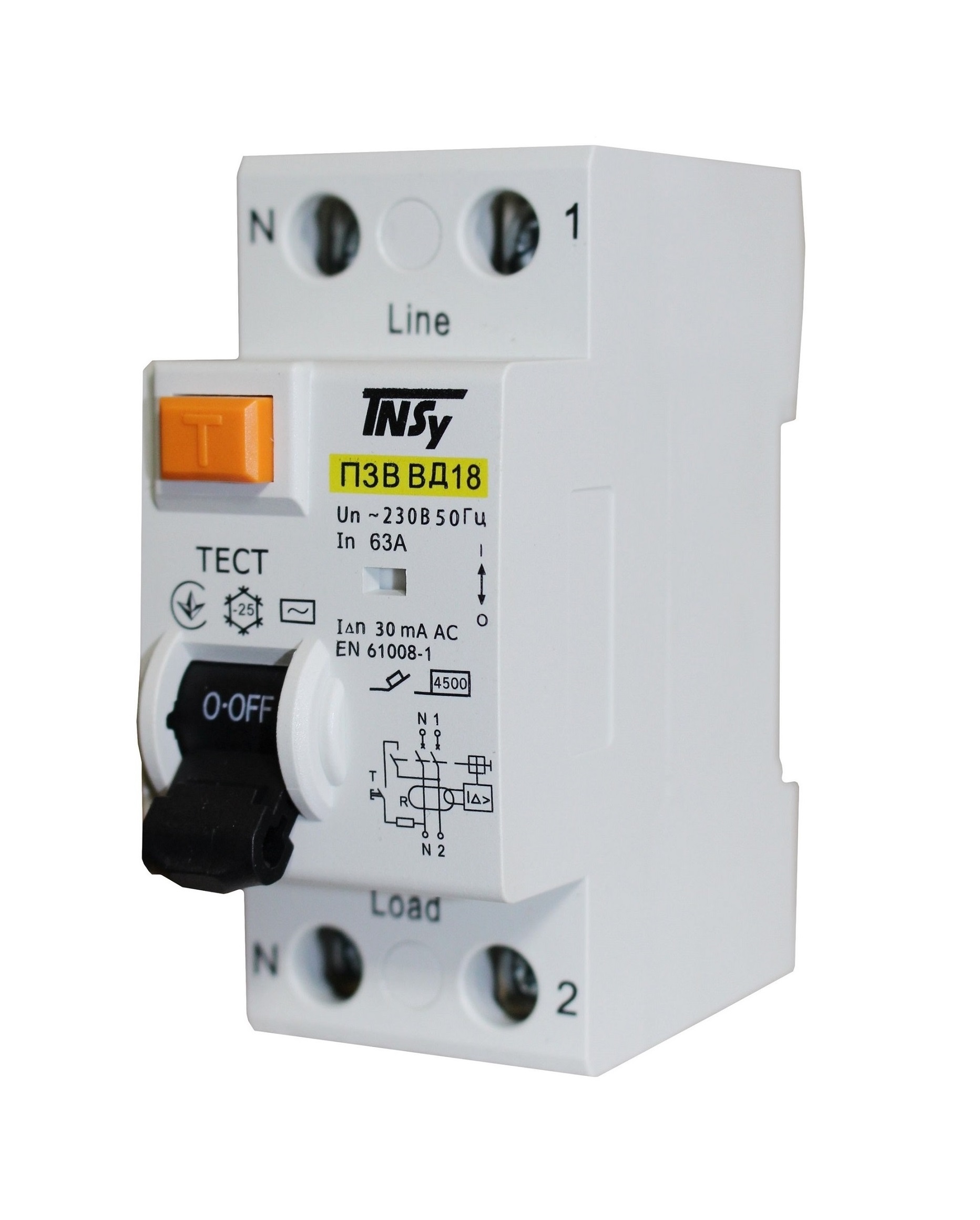

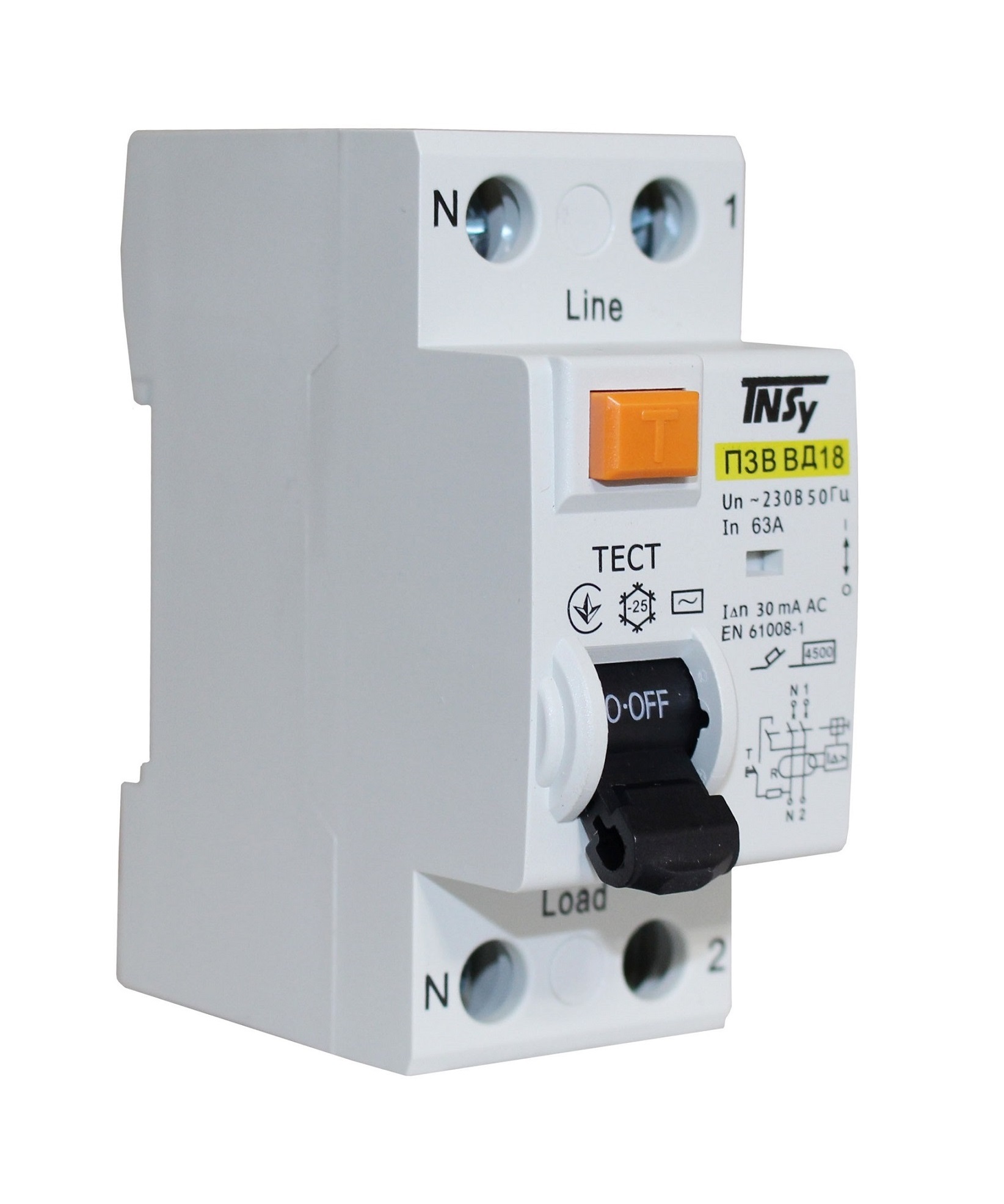

Вимикач диференційного струму, ПЗВ ВД-18 2Р 63А 30мА тип «АС» електромеханічний призначений для експлуатації в однофазних електричних мережах змінного струму частотою 50 Гц.
Виріб відповідає Технічним регламентам низьковольтного електричного обладнання та електромагнітної сумісності обладнання у частині ДСТУ EN 61008-1.

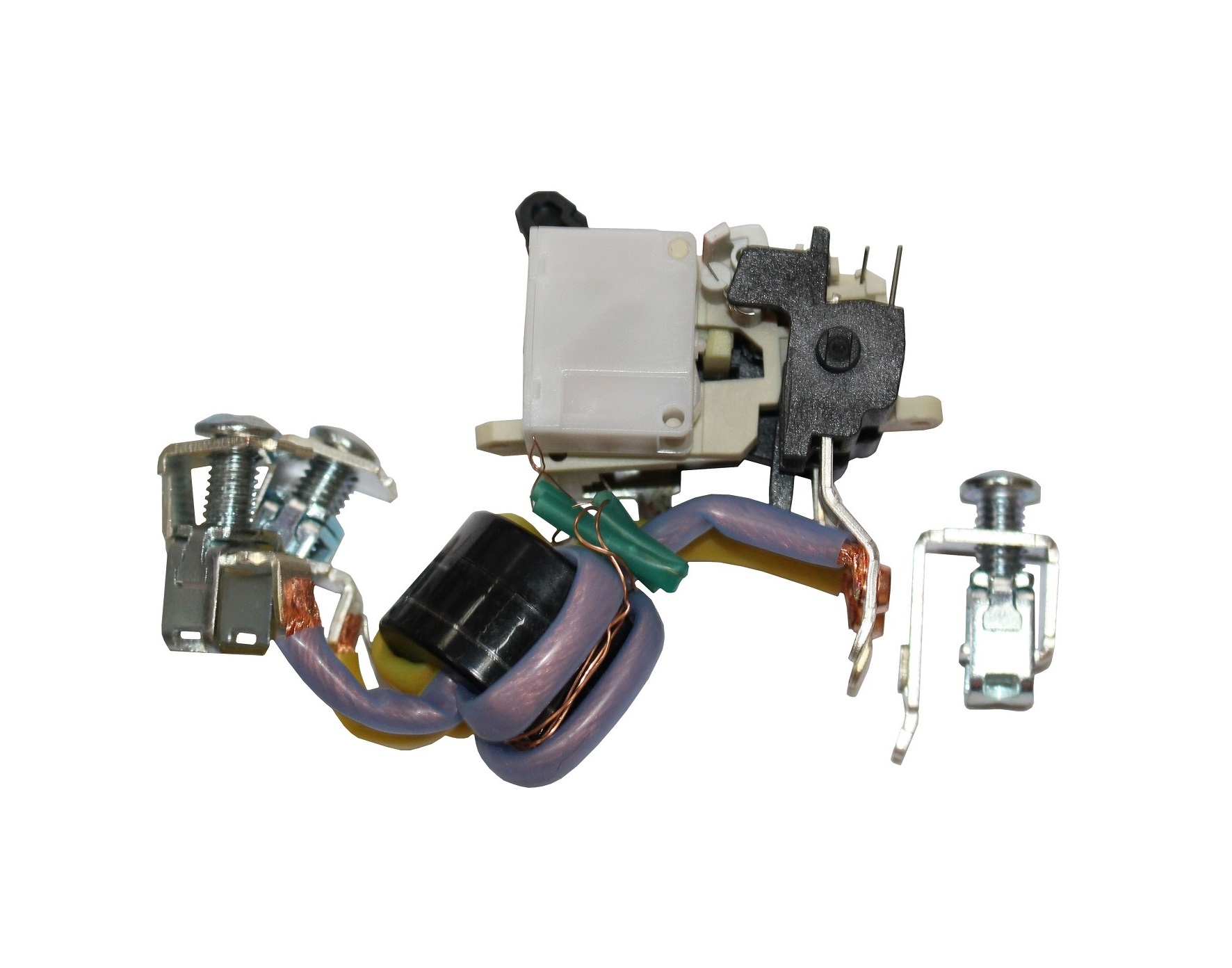

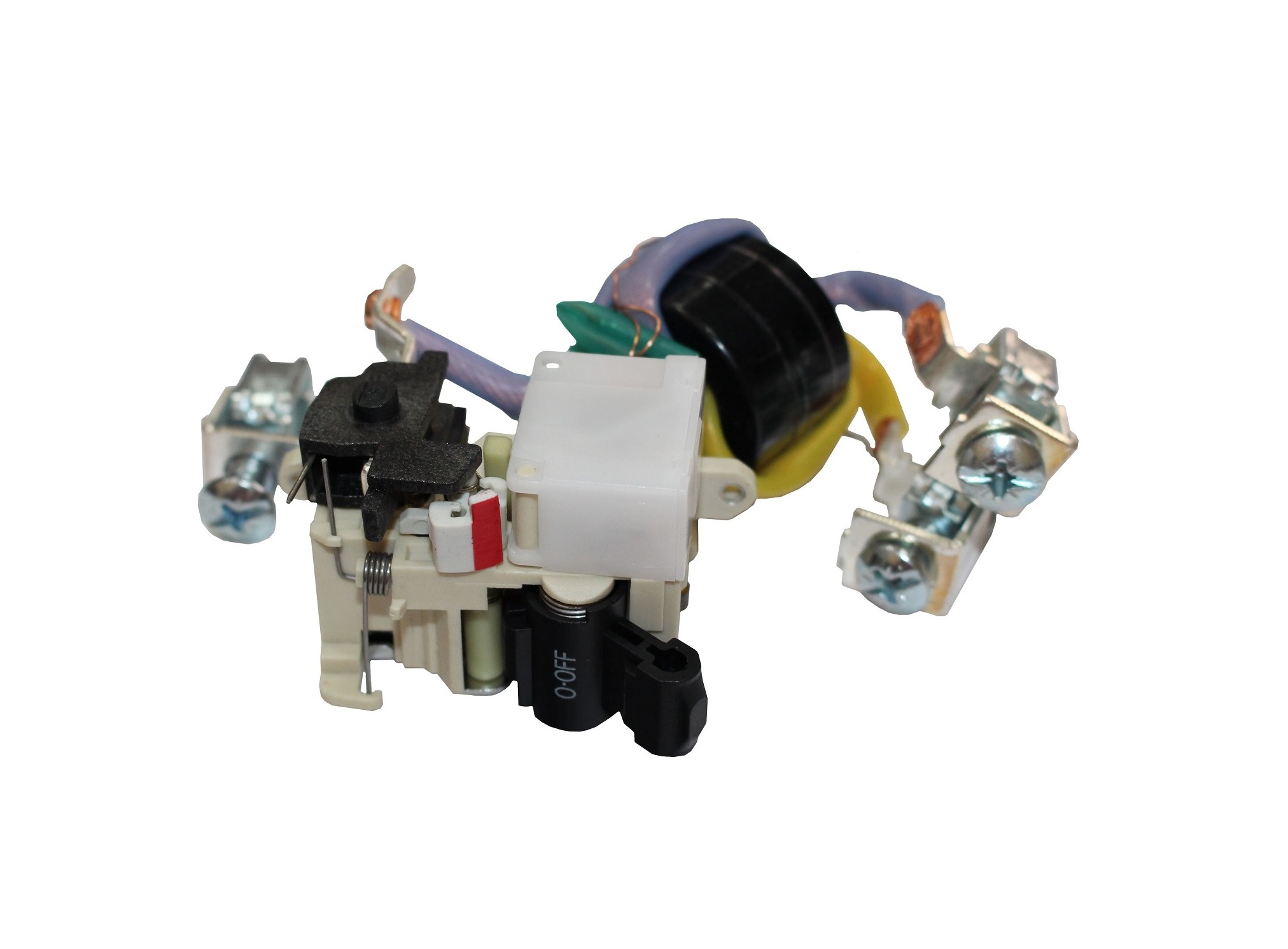

ВД виконують функцію виявлення диференціального струму, порівняння його зі значенням диференціального струму спрацьовування і відключення ланцюга, що захищається у разі, коли диференціальний струм перевищує це значення.
Вимикач диференційного струму забезпечує:
— захист людей від ураження електричним струмом при непрямому контакті з доступними провідними частинами електроустановок при пошкодженні ізоляції (ВД з номінальним вимикаючим диференціальним струмом I n = 30 мА);
— захист від пожеж, що виникають внаслідок займання ізоляції струмопровідних частин електроприладів від диференціального (залишкового) струму на землю або внаслідок тривалого перебігу струму пошкодження у разі неспрацьовування пристроїв захисту від надструмів (ВД з номінальним вимикаючим диференціальним струмом I n = 300 мА);
ВД, що мають номінальний відключаючий диференціальний струм не менше 30 мА, можуть використовуватися як засоби додаткового захисту у разі виходу з ладу пристроїв, призначених для захисту від ураження електричним струмом.
Основна сфера використання ВД — обліково-розподільні щити житлових та громадських будівель, пристрої тимчасового електропостачання будівельних майданчиків, садові будинки, гаражі, об’єкти роздрібної торгівлі.
Технічні характеристики:

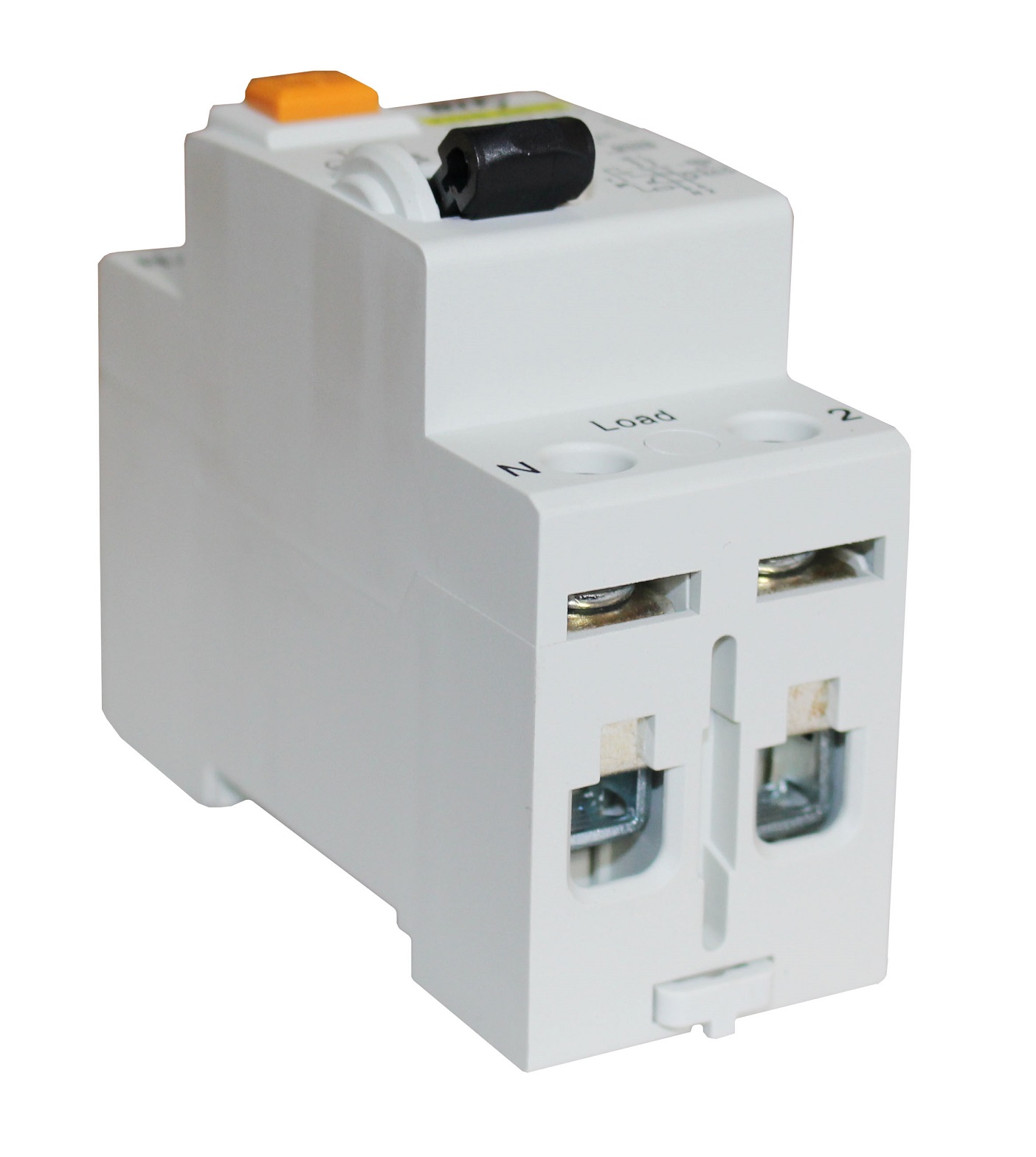

| Найменування параметру | Значення |
| Число полюсів | 2P |
| Номінальна робоча напруга Ue, B | 230 |
| Номінальна частота мережі, Гц | 50 |
| Номінальна імпульсна напруга, що витримується Uimp, В | 6000 |
| Номінальна частота, Гц | 50 |
| Номінальний струм ln, А | 63 |
| Номінальний вимикаючий диференціальний струм (уставка) IΔmA | 30 |
| Номінальний невимикаючий диференціальний струм IΔn0, mA | 0,5 IΔn |
| Мінімальне значення номінальної найбільшої вмикаючої та вимикаючої здібності Inm, А | 10 In або 500 А (вибирається більше значення) |
| Мінімальне значення номінальної найбільшої диференціальної вмикаючої та вимикаючої здатності IΔm, А | 10 In або 500 А (вибирається більше значення) |
| Номінальний умовний струм короткого замикання, lnc, А | 4500 |
| Номінальний умовний диференціальний струм короткого замикання IΔc, A | 4500 |
| Робоча характеристика у разі диференціального струму із складовою постійного струму, тип | AC |
| Механічна зносостійкість, циклів В-O, не менше | 10000 |
| Електрична зносостійкість, циклів В-O, не менше | 4000 |
| Приєднувальна здатність контактних затискачів, мм² | 1÷25 |
| Зусилля затягування гвинтів, Н·м | 2 |
| Діапазон робочих температур | від -25 до +45 °С |
| Ступінь захисту | IP20 |
| Робочий режим | тривалий |
| Срок служби, років, не менше | 10 |
| Гарантійний термін, років | 5 |
